新能源实验室对惰性气体的依赖程度极高,一个完整的动力电池研发中心可能有20-30个用气点,如何实现高效、安全、经济的气体分配是工程设计的核心挑战。2024年9月,广东某新能源企业因气体分配不合理,导致手套箱氮气供应不足,操作人员被迫频繁更换气瓶,不仅效率低下,还多次发生氧含量超标事件。华巨升设计的集成化自动控制系统完美解决了这一难题。

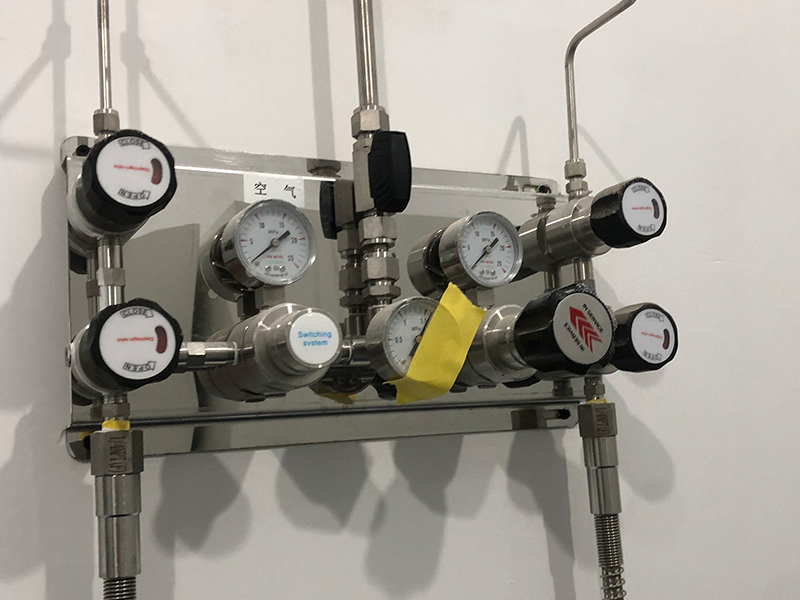

惰性气体分配系统架构采用"集中供应、分区控制、精确计量"模式。气源端设置液氮储罐或氮气发生器作为主供气源,通过主管路输送至各实验区域。华巨升在每个分区安装智能气体分配箱,内置高精度减压阀、质量流量计、电磁阀和PLC控制器,实现该区域内多个用气点的独立控制。某锂电材料研发中心采用该方案后,从原来的50个气瓶分散供气改为集中供应,每年节省气体成本60万元,换瓶工作量减少95%。
自动控制系统的核心技术是压力分级和流量优化。不同设备对气体压力和纯度要求差异巨大:手套箱需要0.05MPa的超纯氮气(99.999%),气氛烧结炉需要0.3MPa的工业氮气(99.9%),球磨设备只需0.6MPa的普通氮气(99%)。华巨升系统通过三级减压和分质供气,在满足各设备需求的同时,避免高纯气体浪费。自动流量分配算法根据各用气点的实时需求,动态调整供气量,防止某台设备大流量用气导致其他设备压力波动。
智能联锁保护是安全关键。华巨升系统设置多重安全机制:当主管路压力低于设定值时,自动切断非关键用气点,优先保障手套箱等核心设备;当某支路流量异常增大(疑似泄漏)时,自动关闭该支路电磁阀并报警;当氧分析仪检测到手套箱氧含量超标时,自动启动快速吹扫程序,以最大流量注入氮气。某固态电池研发平台运行三年来,系统成功拦截了17次潜在事故,保护了价值数千万元的研发样品。
分配箱的模块化设计提供极大灵活性。标准分配箱可容纳8路输出,每路独立控制,支持热插拔扩展。当实验室增加新设备时,无需改动主管路,只需在分配箱上插入新模块即可。华巨升还提供移动式分配单元,配备快速接头和脚轮,可在不同实验室间移动使用,特别适合项目制研发团队。
远程监控与数据管理赋能精细化运营。触摸屏人机界面直观显示各支路的实时流量、压力、温度,以不同颜色标识运行状态(绿色正常、黄色预警、红色故障)。管理人员通过手机APP可远程启停任一支路,查询历史数据曲线,导出用气报表。华巨升的能耗分析模块能精确计算每个项目、每台设备的气体消耗量,为成本核算提供依据。某动力电池企业通过数据分析发现,某老旧手套箱泄漏严重,年浪费氮气价值12万元,及时维修后实现快速回本。
与传统气瓶柜相比,自动分配系统优势明显。气瓶柜需要人工监测压力、手动切换汇流排,存在供气中断风险。华巨升系统的自动切换功能确保不间断供气,当主气源压力不足时,自动启用备用气源,切换过程<1秒,用气设备完全无感知。系统还配备UPS不间断电源,即使停电也能维持关键阀门和监控系统运行,保障实验室安全。
在某钙钛矿太阳能电池实验室的应用案例中,10台手套箱、5台CVD设备、3台气氛炉共享一套氮气分配系统。华巨升根据工艺需求,为手套箱配置99.9999%超纯氮气支路,为其他设备配置99.9%普通氮气支路,通过差异化供气降低30%的气体成本。系统投运18个月,零故障运行,用户满意度达到100%。随着新能源产业高速发展,华巨升将持续优化惰性气体分配与控制技术,为科技创新提供坚实的基础保障。
