上海张江某家做芯片封装的实验室，去年找华巨升定做过一套不锈钢实验台。他们给出的要求只有两条：Class 100级洁净兼容、316L材质、表面粗糙度Ra≤0.4。这两条看着简单，背后涉及的工艺链条不短。

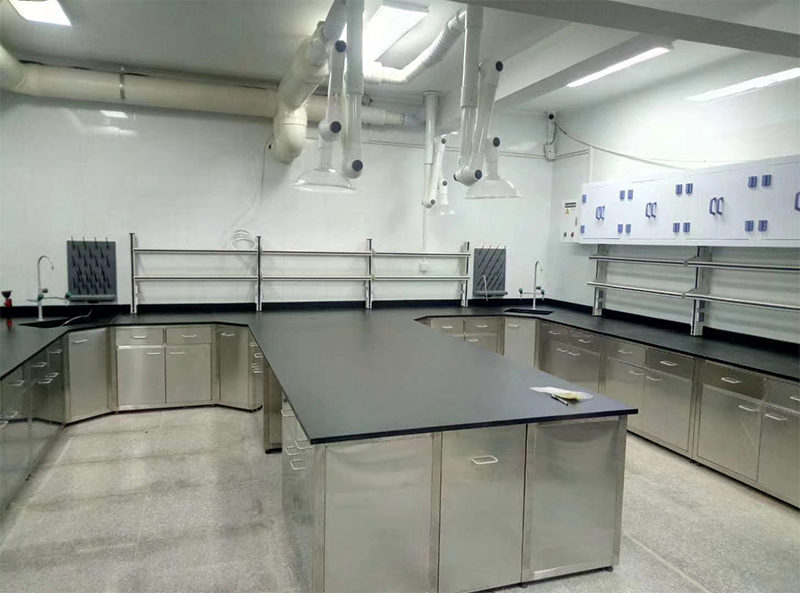

半导体和集成电路行业对实验室环境的要求和普通化学实验室完全不同。Class 100（ISO 5级）洁净室每立方英尺空气中大于0.5微米的颗粒物不超过100个，这是个什么概念？普通空调房里一立方英尺有百万级颗粒物，差了四个数量级。实验台作为洁净室内的主要家具，自身就不能成为污染源。
为什么是316L而不是304
不锈钢实验台大多用304材质，304是日常场景的经济型不锈钢，含铬18%、镍8%，耐一般腐蚀。但对半导体行业来说，304有两个硬伤。
第一，304含碳量0.08%，在焊接热影响区会产生"晶间腐蚀敏化现象"，碳化铬沿晶界析出，耐腐蚀性下降。洁净室里经常用强酸强氧化剂清洗（如SC-1、SC-2清洗液），304焊缝用几年就开始点蚀。
第二，304在某些特定气氛下（含氯离子）容易发生应力腐蚀开裂。半导体湿法工艺中常见HCl、HF蒸气，304暴露久了可能开裂。
316L的含铬16-18%、镍10-14%、加钼2-3%、含碳≤0.03%（L代表低碳）。钼元素大幅提升耐氯离子腐蚀能力，低碳设计避开了晶间腐蚀，是半导体行业公认的标配材质。价格比304高40%左右，但在洁净室环境下能用10年以上，综合成本反而划算。
电解抛光Ra0.4的工艺含义
表面粗糙度Ra是评价金属表面微观光滑程度的核心指标，数值越小越光滑。普通不锈钢板冷轧出厂的表面Ra约1.2-1.6，业内叫2B表面。半导体洁净室要求Ra≤0.4，甚至Ra≤0.2（镜面级），这需要专门的表面处理工艺。
市面上常见三种工艺：机械抛光、化学抛光、电解抛光。机械抛光成本低但容易留下方向性划痕，颗粒物容易藏在微小沟槽里；化学抛光能达到Ra0.8左右，但试剂残留难清洁；电解抛光是把工件作为阳极放在特定电解液中通电，表面凸起优先被电化学溶解，凹陷相对被保留，最终形成"镜面+钝化层"一体的光滑表面，能稳定做到Ra0.2-0.4。
电解抛光还有一个附加好处——表面同时形成一层富铬钝化膜，耐腐蚀性比机械抛光的表面提升一倍以上。这正是半导体行业选择电解抛光的核心原因。

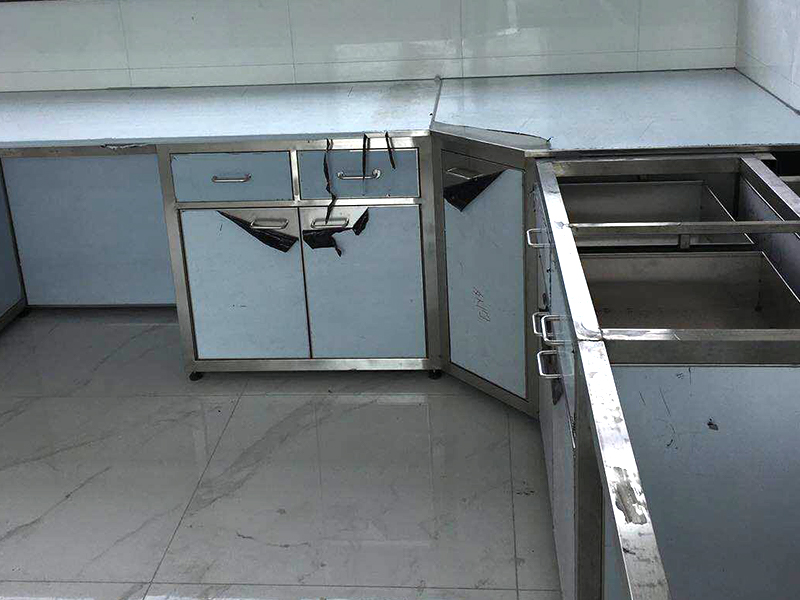

华巨升的Class 100级实验台定制流程

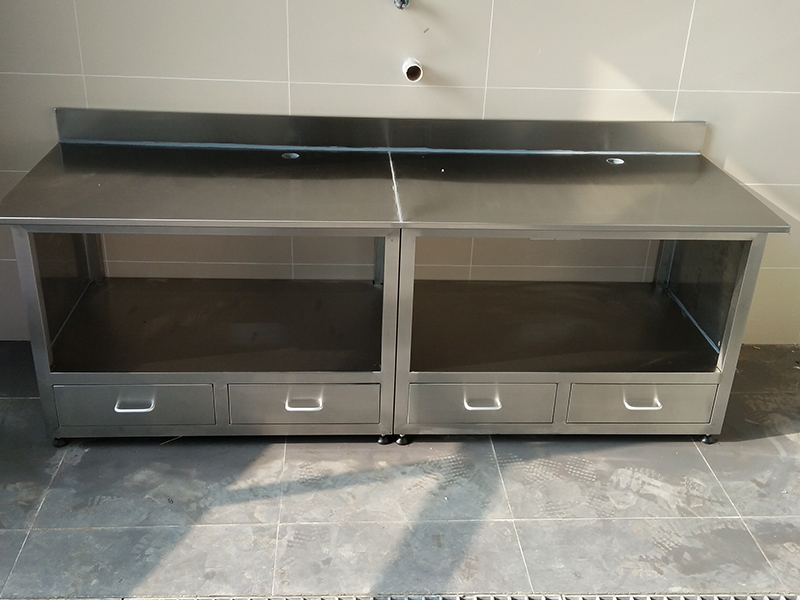

华巨升苏州工厂为上海那家半导体实验室交付的项目，流程大致是这样的。
原材料进厂环节，316L板材从日本新日铁或国内宝钢特钢渠道采购，每卷钢板附带材质证明（Mill Certificate），确认化学成分和力学性能。下料采用水切割或等离子切割，避免氧化层。
焊接环节用氩弧焊+氩气背面保护，焊缝成型后采用酸洗钝化+不锈钢丝轮打磨两道工序处理，消除焊缝变色。
表面处理环节整台实验台送入电解抛光槽（磷酸+硫酸+添加剂体系），温度60-70℃，电流密度5-15 A/dm²，处理时间20-40分钟，出槽后水洗+纯水（DI水）清洗。最终表面用表面粗糙度仪逐台检测，Ra不合格的返工重抛。
出厂前在100级洁净棚内做预组装验证，用粒子计数器检测周围5cm范围颗粒物变化，确认实验台不产尘。合格后真空包装（低密度聚乙烯真空袋），外加木框防运输磕碰。到现场后在洁净室内拆袋组装，过程中全程戴无尘手套、穿洁净服。
适用场景和其他行业
这类Class 100级316L电解抛光实验台，除了半导体封装和光刻，也适用于生物制药无菌灌装车间、医疗器械灭菌包装、航空航天精密零件检测、光学镜片镀膜。华巨升基于同一套工艺，可以按不同行业的附加要求（如GMP的FDA合规要求、航天行业的ESD要求）调整细节配置。
精密实验台这块，材料、工艺、检测、包装、安装，每个环节都不能出纰漏。省掉任何一步，到客户现场都是麻烦事。
